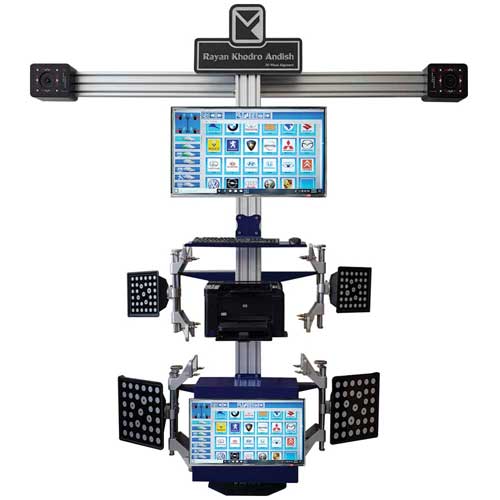

تنظيم فرمان سه بعدي با بوم با تنظیم دستی و دوربين 1.3MP و مانيتور 32 اینچ مدل MWA2400

این دستگاه با استفاده از تکنولـوژی پـردازش تصـویـر و بینایی ماشـین، زوایـای چرخ های خودرو را با سرعت و دقت بسیار بالا اندازه گیری و نمایش می دهد.

استفاده از تکنولوژی بینایی ماشین در الگوریتم اندازه گیری جهت دستیابی به سرعت و دقت بالا.
اندازه گیری زوایای اصلی چرخ ها بعلاوه سایر اطلاعات فیزیکی خودرو: فاصله بین چرخ ها، فاصله بین محور جلو و عقب، قطر چرخ ها, میزان انحراف محورهای خودرو.
اندازه گیری زوایای toe و camber فقط با یکبار هل دادن خودرو و برگشت آن
نمایش همزمان تمام زوایای چهارچرخ با دقت 0.1 درجه
جبران سازی تاب چرخ به طور اتوماتیک توسط نرم افزار
تشخص عدم انطباق سایز لاستیک ها
دارای پایگاه داده بیش از 25000 خودرو: امریکایی، اروپایی، آسیایی و ایرانی (پشتیبانی بیش از 95% خودروهای جهان و تمامی خودرو های داخلی)
امکان اضافه کردن آسان خودروی جدید به پایگاه داده (از طریق تست خودروی جدید یا سایت رایان خودرو)
بدون نیاز به کالیبراسیون مجدد
قابل استفاده در شرایط مختلف نور محیطی
نمایش گرافیکی از نتایج بدست آمده
نصب آسان، هزینه نگهداری پایین و بی نیاز از آموزش
امکان تهیه گزارش چاپی برای مشتری (چاپگر اختیاری)
قابلیت نمایش روی تلویزیون یا پرده توسط پروژکتور سینمایی
مناسب برای خودروهای سبک و سنگین
قابلیت بکارگیری جک چهارستون، جک قیچی و یا چال سرویس (استفاده از این دستگاه بیشتر برای چال سرویس پیشنهاد میشود)

مقایسه

افزودن به علاقه مندی

دسته: تنظیم فرمان, مکانیکی و تنظیم موتور

توضیحات

امکانات دستگاه تنظیم فرمان :

مجهز به پترن ها (target) و گیره های سبک و مقاوم
طراحی زیبا و منحصر بفرد گیره ها: دارای چهار چنگک فولادی آبکاری شده با درجه سختی بالا و مکانیزم نصب سریع، مناسب برای رینگ های آهنی یا آلومینیومی.
قابلت تبدیل گیره ها برای رینگ های بزرگتر تا سایز 24 اینچ (اختیاری)
دارای صفحه گردان (turntable) از جنس آلومینیم آلیاژی مقاوم و سبک با مکانیزم لغزش ساچمه ای Hard Bearing
دارای قفل ترمز و فرمان با آبکاری کروم

• اندازه گیـری همزمان زوایـا در خلال تنظیم
• سیستم اندازه گیری بدون وقفه (Real Time Measurement)

• اندازه گیـری اطلاعات ابعـادی خـودروها مانند فاصلـه بیـن چـرخ ها، فاصله بین محورها، میـزان انحراف محـورهای خودرو، شعاع هر یک از چرخ ها و محل قرارگیری آن ها
• جبران سازی انحراف چرخ به طور اتوماتیک توسط کامپیوتر (Runout)
• قابلیت نمایش روی تلویزیون یا پرده توسط پروژکتور سینمایی (جهت آموزش-اختیاری)
• امکان نصب روی ستون ثابت
• امکان نصب روی ستون با بوم متحرک
– پسوند (A-): حرکت بوم از طریق کامپیوتر توسط کاربر
– پسوند (S-): حرکت هوشمند بوم توسط کامپیوتر همراه با بالا رفتن جک
• امکان نصب روی سازه با قابلیت جا به‌ جایی ( مناسب برای خط تولید )

سیستم بینایی:

•    دوربین های مادون قرمز با قدرت تفکیک بالا
(2401:5Mpix) – (2400:1.3Mpix)
•    مجهز به فیلتر و emmiter های مادون قرمز
•    دارای LED هایی جهت راهنمـایی عملیـات برنامـه

الگو ها و گیره اتصال الگو به چرخ:

• مجهز به الگو ها و گیره اتصال سبک، مقاوم و مستحکم
• طـراحـی زیبـا و منحصــر بـه فـرد گیــره ها: دارای چهـار چنگک فـولادی
آبـکـاری شـده بـا درجـه سختـی بالا و مکانیـزم نصـب سـریـع، مناسـب بـرای
رینگ های آهنی یا آلومینیومی بدون آسیب رساندن به رینگ چرخ
• امکان تبدیل گیره ها برای رینگ های بزرگتر تا اندازه 24 اینچ
• الگوهای مجهز به فیلتر مادون قرمز برای افزایش کیفیت تصویر در مدل 2401

مشخصات نرم افزاری:
دارای بانک اطلاعاتی گسترده، شامل اطلاعات بیش از 20000 خودرو از سراسر جهان
(آمریکایی، اروپایی، آسیایی و ایرانی)
قابلیت اضافه کردن خودروی جدیـد به بانک اطلاعاتی و ویرایش آن توسط کاربـر

محاسبه زوایای Toe و Camber به دو صورت استاتیک و دینامیک
• محاسبه زوایا تو و کمبر بصورت دینامیک:
نیازمند به حرکت دادن خودرو، دقت محاسبات بالا و حذف تاب رینگ
• محاسبه زاویه تو و کمبر به صورت استاتیک:
برای تست های سریع، بدون نیاز به حرکت دادن خودرو
مناسب برای خودروهای با رینگ بدون نقص و در شرایط Quick Service
و خطوط تولیـد خـودروسـازی هـا
